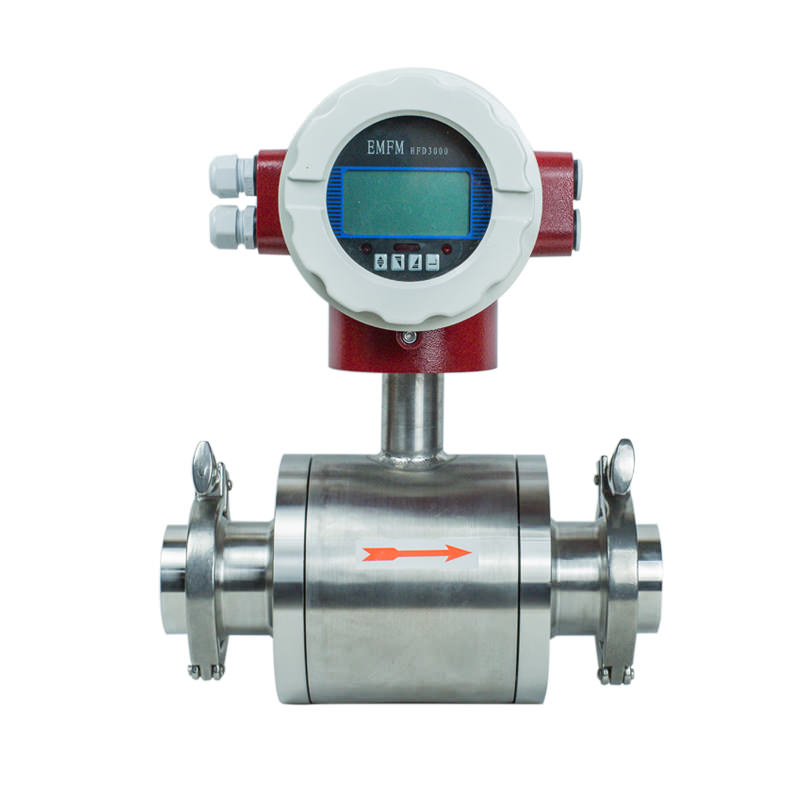

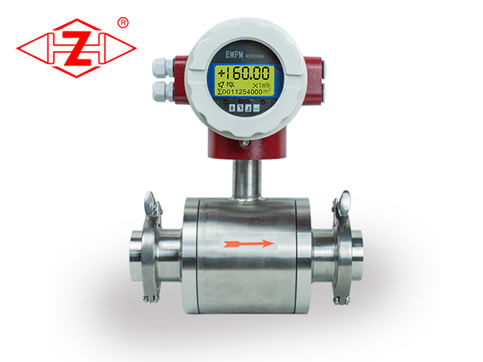

卡箍式流量計

該電磁流量計是一種測量導電介質體積流量的感應式儀表，適用于測量電導率大于 5μs/cm 導電液體的體積流量，可廣泛應用于石油、化工、冶金、自來水等領域的源水、凈水、污水及其

立即咨詢

咨詢電話：152-3782-8699

微信：15237828699郵箱：497343898@qq.com

產品詳情

概述:
該電磁流量計是一種測量導電介質體積流量的感應式儀表，適用于測量電導率大于 5μs/cm 導電液體的體積流量，可廣泛應用于石油、化工、冶金、自來水等領域的源水、凈水、污水及其它導電液體的流量計量。
特點:
* 測量管內無活動及阻流部件，無壓力損失。
* 測量不受液體的密度、粘度、溫度、壓力和電導率變化的影響。
* 選用襯里材料及電極材料，具有良好的耐腐蝕性和耐磨性。
* 低頻矩形波勵磁，不受工頻及現場各種雜散干擾的影響，工作穩定可靠。
* 不受流體方向影響，正反向安裝均可**計量。
* 液晶背光漢字顯示。
工作原理:
電磁流量計工作原理（見圖 1）是基于法拉第電磁感應定律。即：導電液體在磁場中作切割磁力線運動時，在垂直于流速向量和磁場向量的方向上就會產生感應電動勢，其感應電動勢為：
E=BdV
                          式中：B—磁感應強度（T）
                          d—電極間距
                          V—流體平均流速（m/s）
流量 Q=3600VF （m3 /h）式中：F—導管內截面積（m ²）
則： Q=3600 F /BdE（m3 /h）
對于同一臺流量計 d、F、B 均是固定值，所以流量 Q （或流速 V），與感應電動勢 E 的大小成正比。
由此可見，感應電動勢 E 作為流量 Q （或流速 V）成正比，經過處理運算后，進行瞬時流量和累積流量的計量。
