機械式水表

LXLG水平螺翼可拆式水表

LXLG水平螺翼可拆式水表

干式磁傳結構,保證計數器整潔,顯示清晰

立即咨詢

咨詢電話 :152-3782-8699

微信:15237828699郵箱:497343898@qq.com

產品詳情

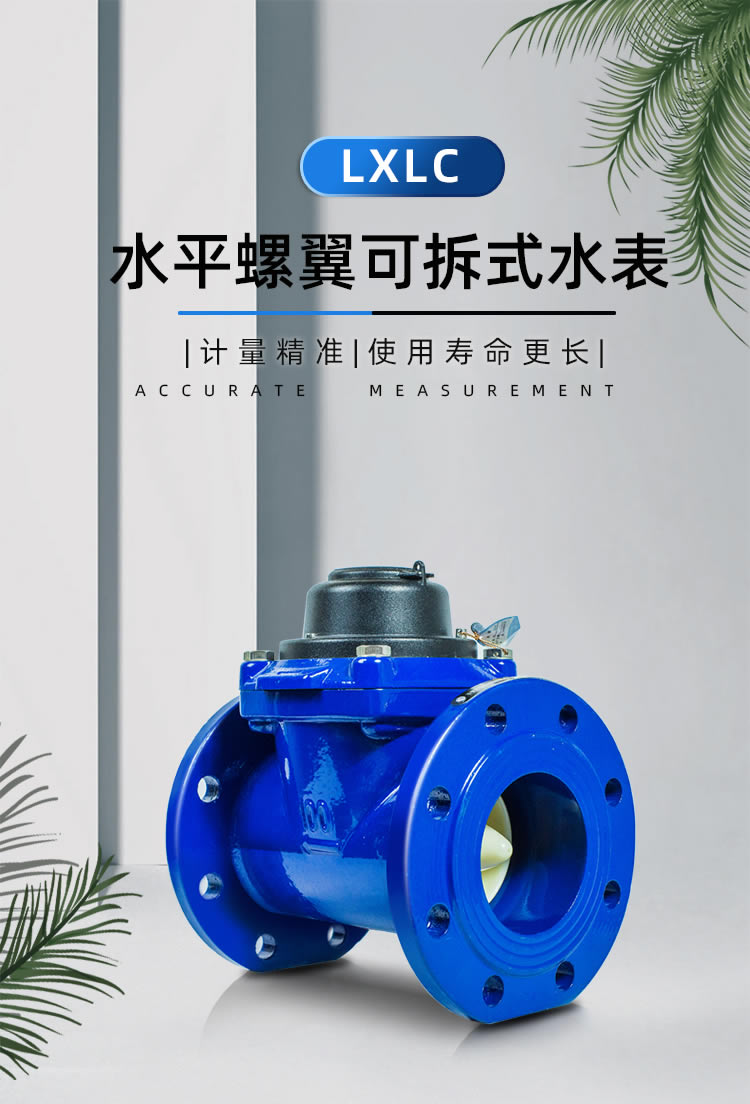

LXLG水平螺翼可拆式水表
Ø  特性:

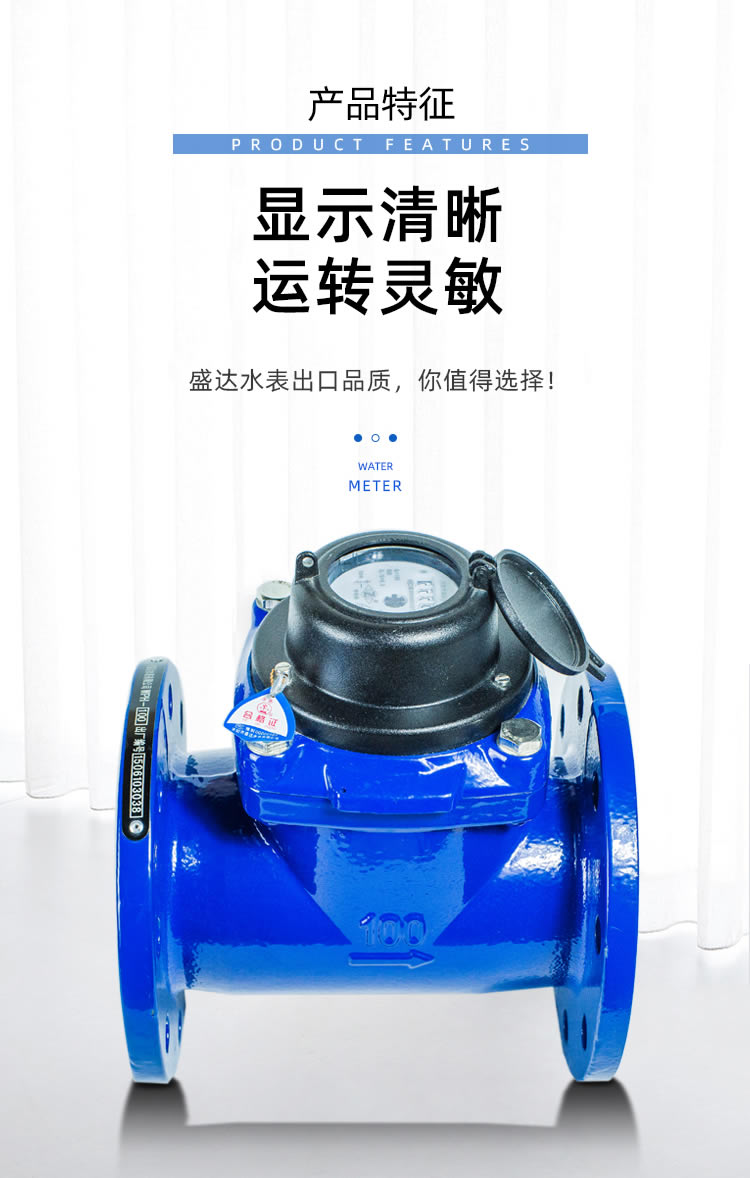

u  干式磁傳結構,保證計數器整潔,顯示清晰。
u  流通能力大,壓力損失小,性能曲線穩定。
u  測量機芯可更換,拆裝方便。

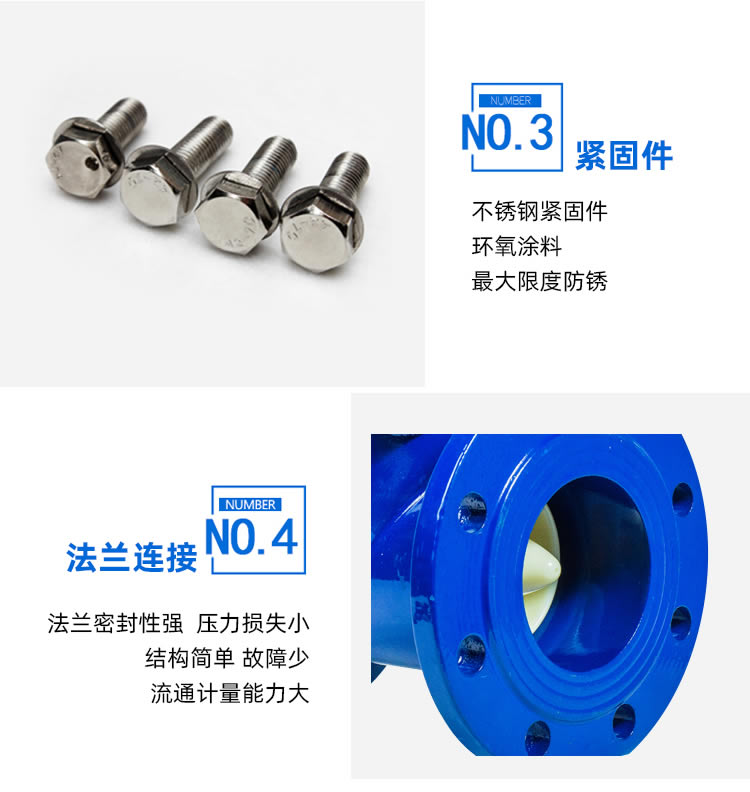

u  采用不銹鋼緊固件及環氧樹脂粉末殼內外噴涂,不易生銹,延長產品使用時間。
u  測量機構通用性好,磁性連接,傳動阻力小,運轉靈敏可靠。

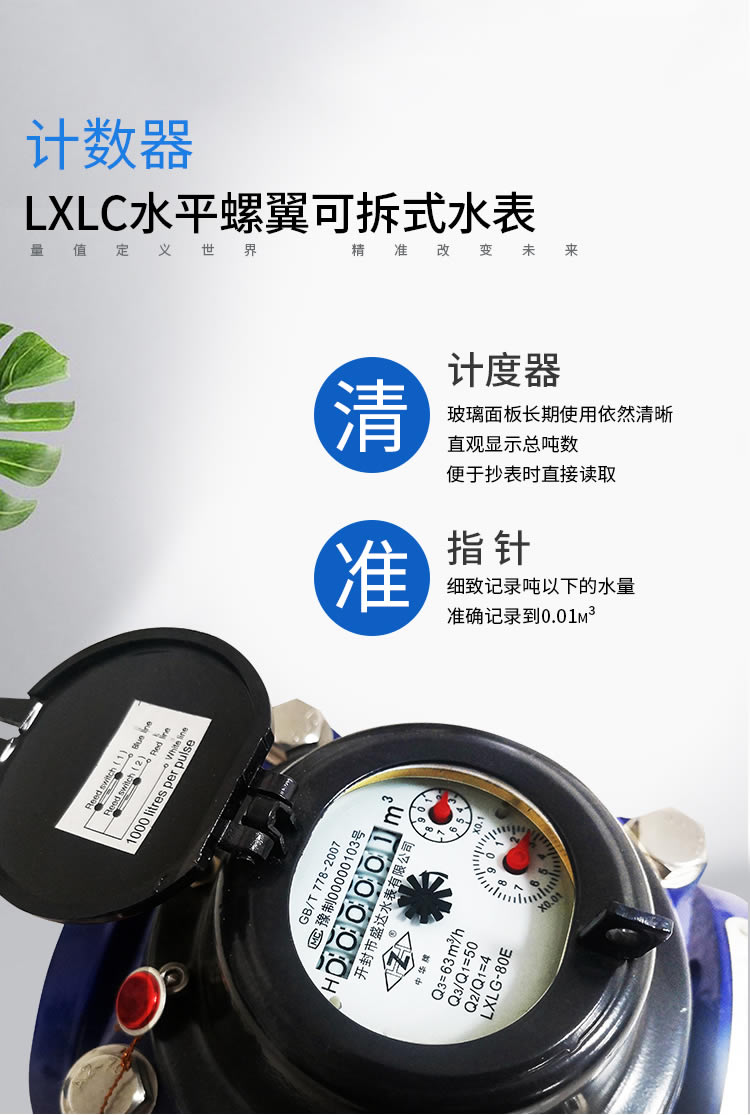

u  計數器真空密封,防冷凝霧化,可常年保持讀數清晰**。

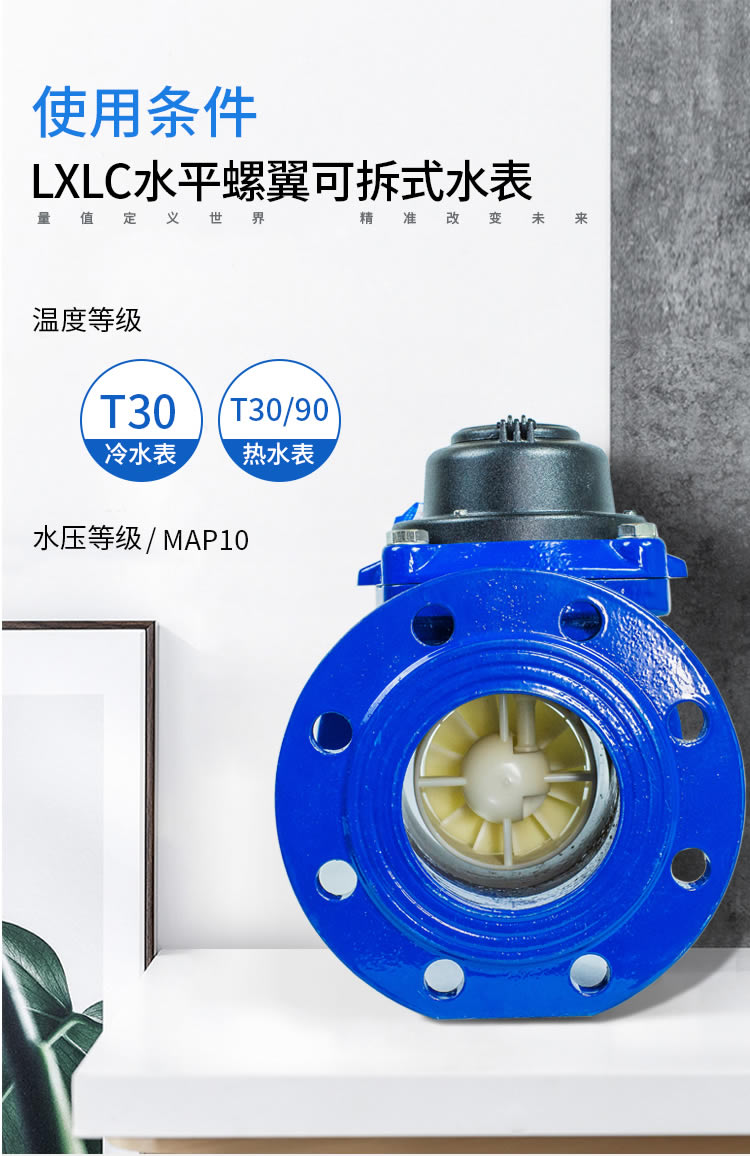

Ø  使用條件:
u  溫度等級:冷水表T30,熱水表 T30/90
u  水壓等級:MAP10

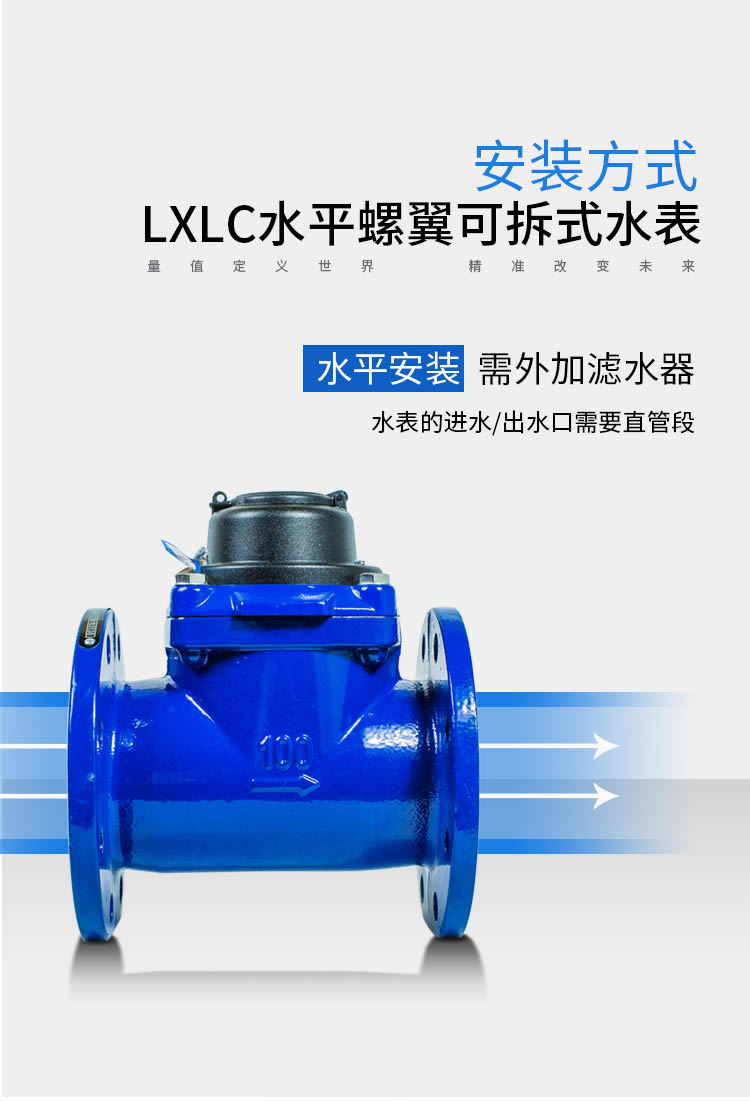

Ø  安裝方式:
u  水平安裝
u  需外加濾水器。
u  水表的進水/出水口需要直管段。

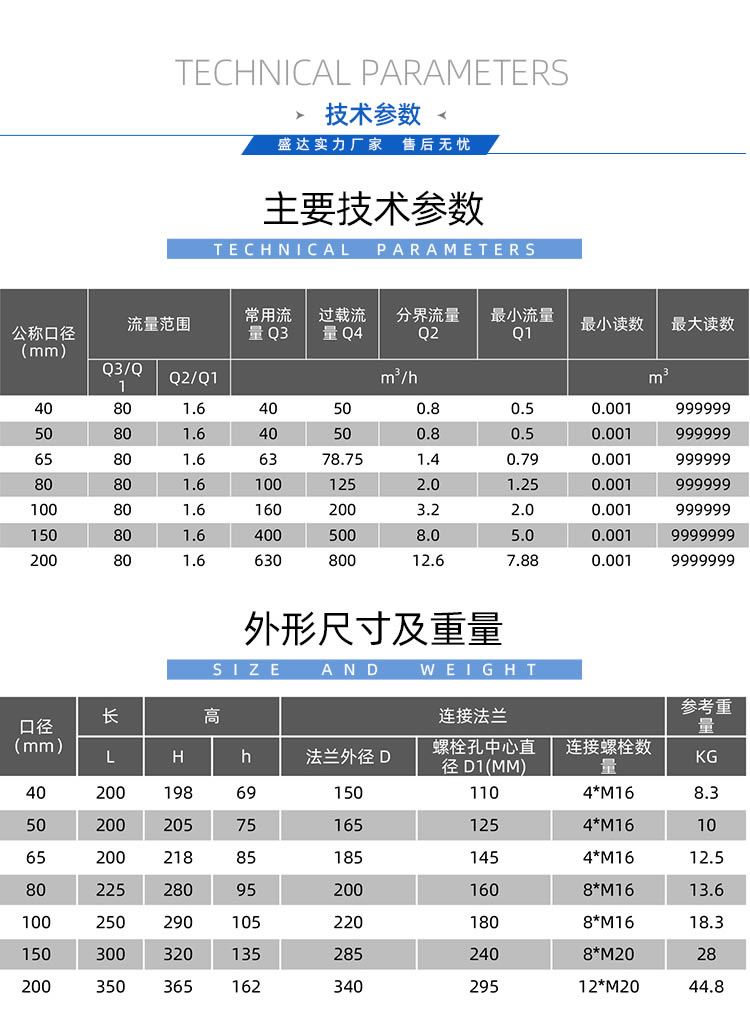

Ø  主要技術參數:
公稱口徑 流量范圍 常用流量Q3 過載流量Q4 分界流量Q2 *小流量Q1 *小讀數 *大讀數
Q3/Q1 Q2/Q1 m3/h m3
40 80 1.6 40 50 0.8 0.5 0.001 999999
50 80 1.6 40 50 0..8 0.5 0.001 999999
65 80 1.6 63 78.75 1.4 0.79 0.001 999999
80 80 1.6 100 125 2.0 1.25 0.001 999999
100 80 1.6 160 200 3.2 2.0 0.001 999999
150 80 1.6 400 500 8.0 5.0 0.001 9999999
200 80 1.6 630 800 12.6 7.88 0.001 9999999

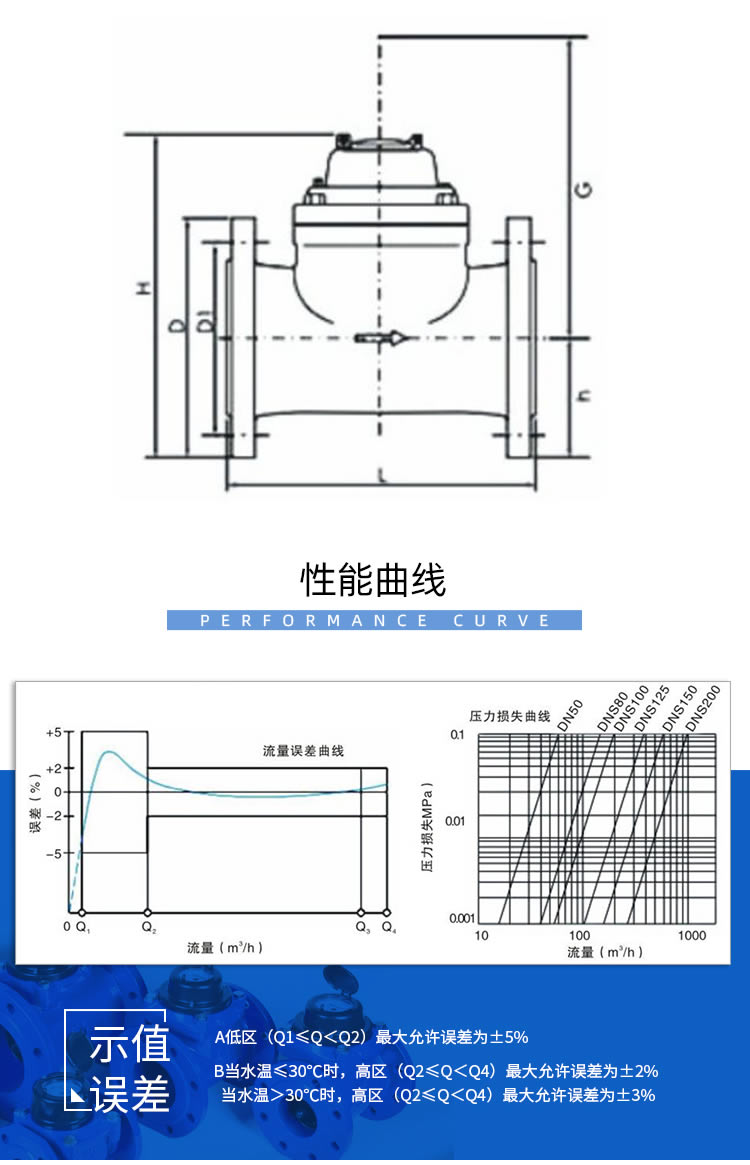

Ø  外形尺寸及重量:
口徑

連接法蘭 參考重量
L H h 法蘭外徑D 螺栓孔中心直徑D1(MM) 連接螺栓數量 KG
40 200 198 69 150 110 4*M16 8.3
50 200 205 75 165 125 4*M16 10
65 200 218 85 185 145 4*M16 12.5
80 225 280 95 200 160 8*M16 13.6
100 250 290 105 220 180 8*M16 18.3
150 300 320 135 285 240 8*M20 28
200 350 365 162 340 295 12*M20 44.8


Ø  性能曲線圖:
u  示值誤差
A低區(Q1≤Q<Q2)*大允許誤差為±5%
B當水溫≤30℃時,高區(Q2≤Q<Q4)*大允許誤差為±2%
  當水溫>30℃時,高區(Q2≤Q<Q4)*大允許誤差為±3%
